LED显示屏多种安装方式图文详解

LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。下面我们将为大家介绍较为常见的6种LED显示屏安装方式：

LED显示屏安装方法

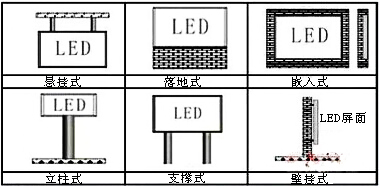

　　LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。以下是LED显示屏多种安装方式图文详解：

　　1、壁挂式安装方式

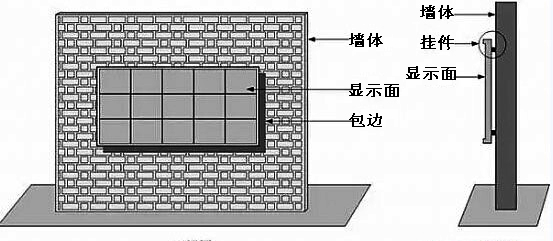

LED显示屏壁挂式安装

　　1）此安装方式通常用于户内或者半户外

　　2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架

　　3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）

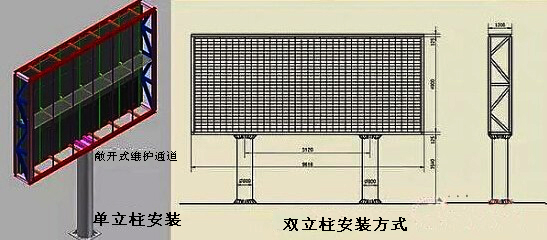

　　2、立柱式安装方式

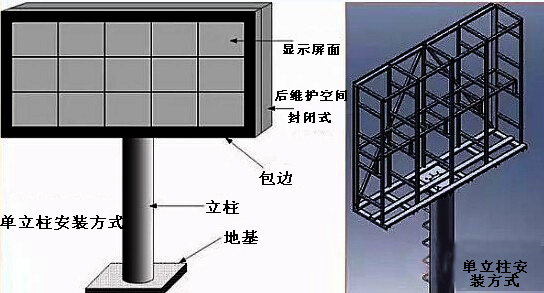

LED显示屏立柱式安装

单立柱与双立柱安装

　　立柱式安装方式有多种，一般作户外广告使用，以下：

　　1）单立柱安装方式：适用于小屏应用

　　2）双立柱安装方式：适用于大屏应用

　　3）封闭式维护通道：适用于简易箱体

　　4）敞开式维护通道：适用于标准箱体

       3、悬臂式安装方式　

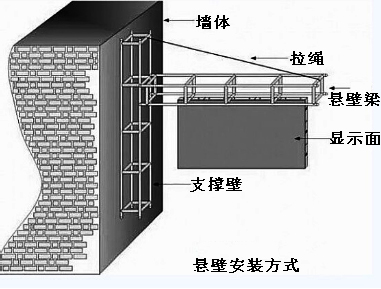

LED显示屏悬壁式安装

　　1）此方式多用于户内以及半户外

　　2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等

　　3）有用于公路、铁路、高速公路上作交通诱导使用

　　4）屏体设计一般采用一体柜设计，或者吊装结构设计

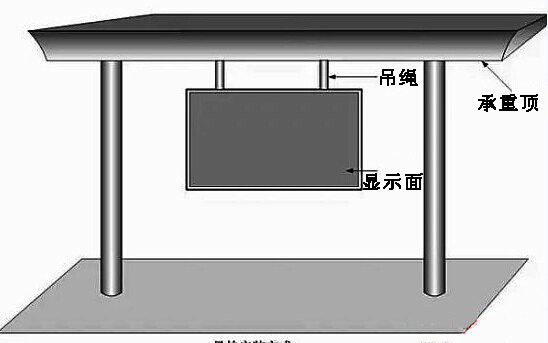

　　4、悬挂式安装方式

LED显示屏悬挂式安装

　　　此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体

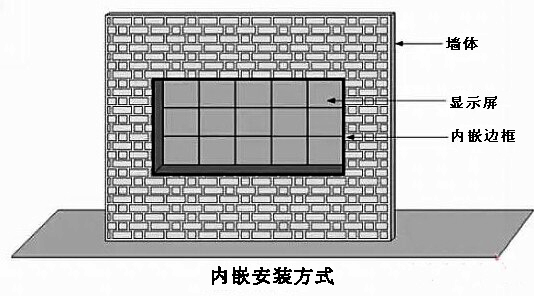

　　5、镶嵌式安装方式

LED显示屏镶嵌式安装

　　1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面

　　2）采用简易箱体设计

　　3）一般采用前维护（正面维护设计）

　　4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体

　　5）一般多用于大厦门口、大楼大厅等

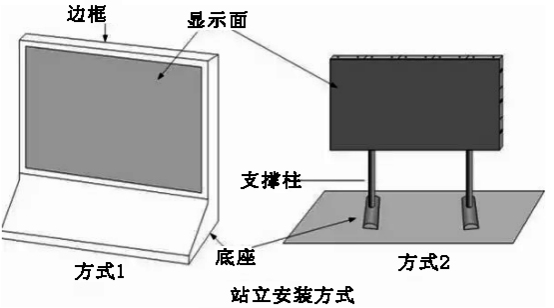

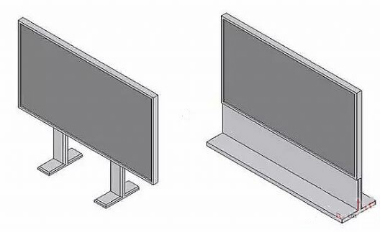

       6、站立式安装方式

LED显示屏站立式安装

LED显示屏落地式安装

　    1）一般采用一体柜设计，也有分列式组合设计

　　2）适用于户内小点距规格屏体

　　3）一般显示面积小

　　4）主要典型应用LEDTV设计

　　7、楼顶式安装方式

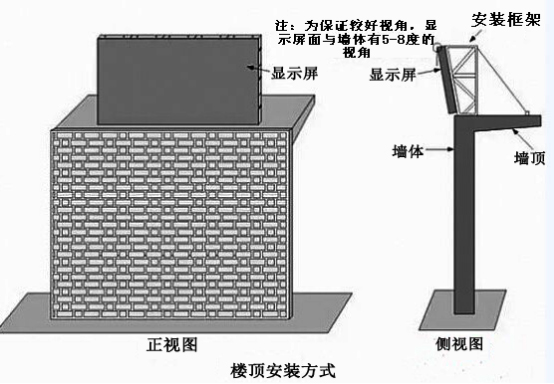

LED显示屏楼顶式安装

　　1）此安装方式抗风力是个关键

　　2）一般带有倾斜角度安装，或者模组采用斜8°设计

　　3）多用于户外广告显示

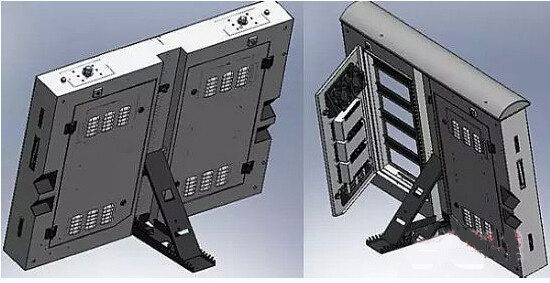

　　8、足球场围栏式安装方式

LED显示屏足球场安装

　　用于足球场四周一圈围栏广告显示

　　屏体视角可随支撑架斜度调节而调整

　　采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤

　　9、租赁吊装方式

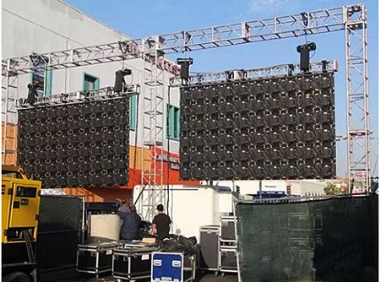

LED显示屏租赁吊装

　　屏的尺寸按普通屏确定。

　　吊装屏不宜做大。一般要求在6M*10M以下。特殊箱体材质和条幕式的例外。

　　顶部配吊梁，底部配底梁。吊梁用于吊装屏。

　　行与行箱体间，用吊装机构连接，水平箱体间装锁扣拉紧。

　　吊装机构分：齿轮式、锥杆式、螺栓式。

　　齿轮式比较贵，美观，

　　锥杆式价格适中，可靠。

　　螺栓式最便宜，可靠，组装比较麻烦，适宜不反复拆装的情况下

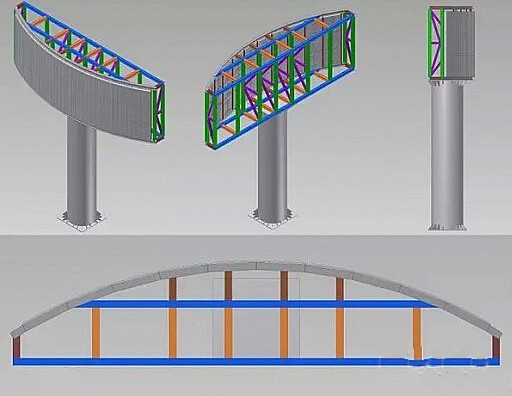

　　10、弧形式安装方式

LED弧形屏安装

　　画面长度x宽度（高度）：LxW

　　画面长度W：指画面的高度。

　　画面长度L：画面的长度。

　　画面长度可以按圆或弧的周长来初步确定。再除以模组长度，以确定模组数量。

　　对于圆形屏尽量按92个模组来分；尽量按2、3、4、5、6的整数位倍来确定一行的模组数（方便划分箱体，易于生产）。模组的拔模斜度一般是2度，一个模组只有4度。即一般需要92个模组以组成一个完美的圆形屏。最不不宜低于60个模组。

　　确定一行模组数量后，即可得出画面的长度。

　　画面长度L＝模组数*模组长度

　　画面面积A＝L*W

　　对于非圆形屏（弧形屏），只需要按需要划分下来，就像切蛋糕样的。

　　安装架需要根据圆形屏（弧形屏）的尺寸定制。

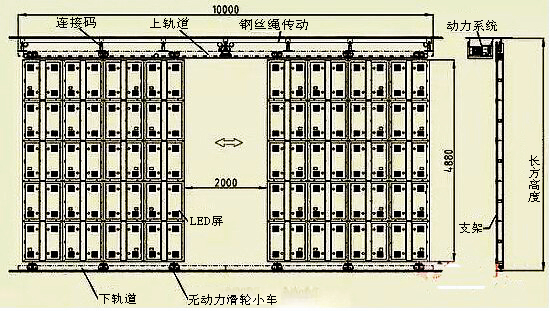

　　10、桁架移动式安装方式

LED显示屏桁架式安装

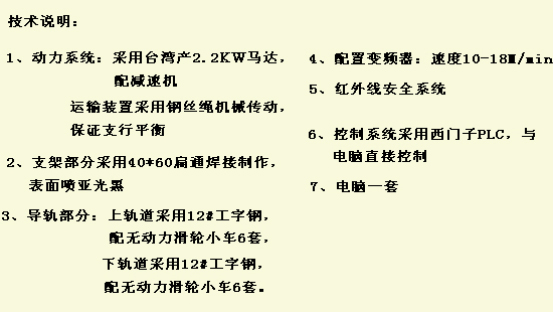

移动开合屏技术说明

　　1）屏体根据实际需要可实时移动

　　2）屏体移动根据显示画面和现场情况进行分合移动

　　3）采用桁架导轨式设计

　　4）一般应用于舞台背景屏体，多用于电视台、演唱会等现场
